變壓器油中氣體和真空濾油機

發布時間：2017-04-04 瀏覽次數：2420次 作者：諾慶機電

        變壓器運行安全與否，不僅僅和油中水分和雜質有關系，變壓器長期工作，電弧所產生的很多氣體對變壓器安全運行有極大關系。人們根絕許多實驗的熱劣化和放電劣化模擬實驗，以及確認有故障的變壓器的顳部檢查結果證明，明確了油中溶解氣體祖墳與內部故障性質的對應關系。基于這些結果，提出了以油中氣體組分，即特征去氣體為焦點的判斷設備故障的各種方法。簡稱為特征氣體。其中具有代表性的是格蘭特的LCIE判斷法，這個方法首先研究的是否存在H2C2，當不存在H2C2時，根據H2C2，Co2，H2 3種氣體的中某一種為主要成分進行分類，在按其它同事存在的氣體種類判斷故障類型。它僅僅以定數據的事實為特征，沒有考慮氣體組分的相對含量，應用時需要有豐富的經驗，才能作出正確的判斷，后來格蘭特將LCIE法作為了進一步改進，改進后的LCIE法反而比較繁瑣。

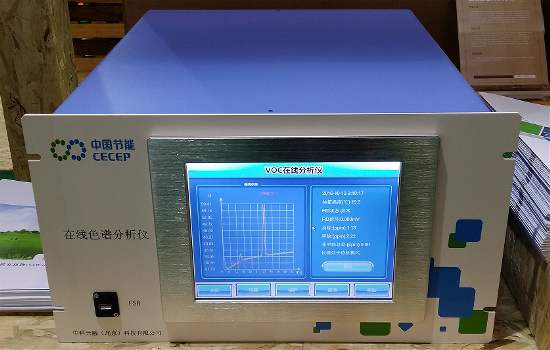

        所以現在有的直接配備實驗室色譜氣體分析儀器。同時也有的在真空濾油機上配備在線氣體檢測儀器。

        在格蘭特法提出的同時，日本電協研從許多實驗結果概括了氣體圖形法。該圖形法師以H2,CH4,C2H4,C2H2等組分一次排列作為橫軸，以各組分只濃度比作為縱軸，繪出氣體的特征與內部故障的關系如表4-6所示，這個方法的基點是對于同類型故障，即使各氣體組分絕對含量不同，但整個氣體圖形是相同的。它除有直觀方便的優點外，在某種程度上也體現了特征氣體的相對量的概念，并可根據圖形的變化來觀察故障變化的趨勢，但其本質仍基于特征氣體發，它不能反映故障消耗能量的大小和熱點溫度的高低，欲進一步判斷故障狀況是很困難的。

        真空濾油機將油液加熱后負壓狀態下過濾，濾油機不僅僅能將罐體內的空氣吸出，同時能有效脫去有業內的甲烷，氧氣，氫氣，乙炔等。高真空對脫氣體效果更好。所以傳統離心濾油機不能脫去油中的氣體。電力絕緣油過濾通常只選擇真空濾油機。
